轉子泵工作原理及示意圖

轉子泵工作原理

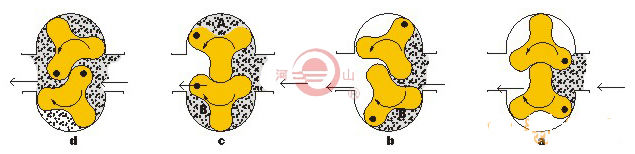

轉子泵又稱膠體泵，三葉泵，鞋底泵等。依靠?jī)赏�步反向轉動的轉子（齒數為2—4）在旋轉過程中于進口處產生吸力（真空度），從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間，并按a→b→c→d的次序運轉。運轉至位置a時，只有Ⅰ室中充滿介質；到位置b時，B室中封閉了部分介質；到位置 C時，A室中也封閉了介質；到位置d時，A室室與Ⅱ室相通，介質即被輸送至出料口。如此循環往復，介質（物料）即被源源不斷地輸送出。

輸送工作由上部凸輪完成。
下部凸輪起密封作用，以防回流。90°位置：輸送工作由下部凸輪完成。
上部凸輪起密封作用，以防回流。
倒流：通過更改驅動軸的方向即可使流動方向翻轉。采用橡膠覆膜回轉凸輪的凸輪轉子泵是德國 Vogelsang 公司的一項發明。

 作為一種非接觸式、回轉式的容積泵(隔膜泵)，到今天它已經成為了泵吸行業和廢水管理技術領域中一種不可或缺的產品。由于HiFlo回轉凸輪可以實現無脈動旋轉，不易受到外物和干式運轉的影響，并且其流速直接和旋轉速度成正比，因此轉子泵被使用在各種各樣的新型應用場合和工業部門中。

四葉凸輪泵的工作原理

兩個反向旋轉的橡膠覆膜回轉凸輪可以保證在任何位置時，無閥容積泵的吸入口和排放口之間都存在密封。液體介質緩緩地被傳輸，這對于容易受剪切力影響的介質十分重要。
